Kẹp ống thủy lực chồng bằng nhựa DIN 3015 là gì? Ưu điểm, cấu tạo và cách chọn đúng

Trong hệ thống thủy lực, kẹp ống DIN 3015 là giải pháp cố định ống, tube, hose và cáp rất phổ biến. Các hãng như STAUFF và HYDAC đều mô tả dòng kẹp này có nhiệm vụ giữ chắc tuyến ống, hấp thụ xung động, giảm rung và giảm ồn trong quá trình vận hành. Với nhu cầu đi ống gọn theo nhiều tầng, cụm kẹp có thể lắp chồng bằng stacking bolts kết hợp safety locking plates, giúp tối ưu không gian lắp đặt trên máy, skid hoặc cụm nguồn thủy lực.

Kẹp ống thủy lực chồng bằng nhựa DIN 3015 là gì?

Kẹp ống thủy lực chồng bằng nhựa DIN 3015 là bộ kẹp có thân kẹp bằng nhựa kỹ thuật, thường là PP (polypropylene) hoặc PA (polyamide), còn phần liên kết cơ khí như đế hàn, nắp kẹp, bu lông, plate khóa và bu lông chồng làm bằng kim loại. Điểm khác biệt của dạng này là nhiều cụm kẹp có thể xếp thành nhiều tầng theo chiều cao nhờ bu lông chồng, thay vì chỉ lắp một tầng như cách cố định thông thường.

Về tiêu chuẩn, DIN 3015 thường được chia thành Part 1 – Standard Series, Part 2 – Heavy Series và Part 3 – Twin Series. Trong đó, “kẹp chồng nhiều tầng” không đồng nghĩa với “kẹp đôi”. Twin Series là giải pháp kẹp hai đường ống trong cùng một cấp, còn kẹp chồng là nhiều cụm kẹp xếp tầng bằng stacking bolts để tận dụng không gian lắp đặt theo chiều cao.

Cấu tạo cơ bản của bộ kẹp ống chồng bằng nhựa

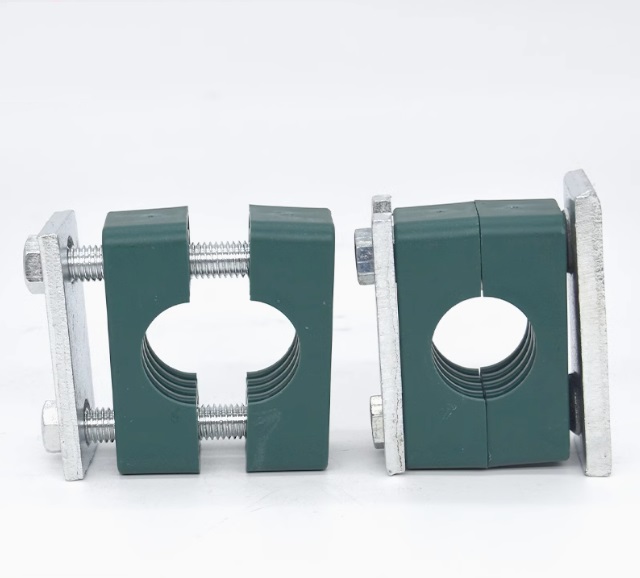

Một bộ kẹp ống thủy lực chồng bằng nhựa DIN 3015 thường gồm thân kẹp, đế hàn hoặc ray lắp, nắp kẹp, bu lông siết, plate khóa an toàn và bu lông chồng. Danh mục sản phẩm của kẹp ống cho thấy hệ DIN 3015 được xây dựng theo dạng module, có đầy đủ clamp bodies, weld plates, cover plates, bolts, safety locking plates, mounting rails và stacking bolts cho từng series. Nhờ cấu trúc module này, người dùng có thể linh hoạt thay đổi kiểu lắp, số tầng chồng và vật liệu theo nhu cầu thực tế.

Riêng thân kẹp có thể là loại trơn (smooth), có gân/profied (ribbed) hoặc loại có elastomer/rubber inserts. biết clamp bodies của Standard Series được sản xuất bằng PP, PA, elastomer và cả nhôm; đồng thời có phiên bản trơn hoặc gân, có hoặc không có độ ép ban đầu.

Vì sao kẹp ống thủy lực chồng bằng nhựa được dùng nhiều?

Ưu điểm lớn nhất là khả năng giảm rung và giảm ồn. HYDAC mô tả kẹp DIN 3015 được dùng để secure, absorb shock, dampen vibration và reduce noise; STAUFF cũng nhấn mạnh đặc tính vibration- and noise-damping của dòng kẹp này trong nhiều ngành công nghiệp. Đây là lý do sản phẩm xuất hiện rất nhiều trong các cụm đường ống dầu, đường ống thủy lực và hệ thống cơ khí cần vận hành ổn định.

Ưu điểm tiếp theo là tiết kiệm không gian. Khi sử dụng bu lông chồng, cùng một vị trí lắp có thể bố trí nhiều tuyến ống hơn theo chiều cao, thay vì phải trải rộng theo phương ngang. STAUFF cũng nêu rõ Heavy Series hỗ trợ các phương án lắp trực tiếp, lắp bằng weld plates, mounting rails và cả multi-layer surface mounting, tức lắp nhiều lớp/nhiều tầng trên bề mặt.

Ngoài ra, thân nhựa giúp tối ưu giữa chi phí, độ bền và khả năng chống môi trường. PP là vật liệu tiêu chuẩn phổ biến cho nhiều ứng dụng thông thường; PA phù hợp hơn khi yêu cầu cơ tính cao hơn, nhiệt độ cao hơn hoặc môi trường làm việc khắc nghiệt hơn.

Nên chọn thân nhựa PP hay PA?

PP (polypropylene) là lựa chọn rất phổ biến cho kẹp ống DIN 3015. Kepj ống PP có dải nhiệt làm việc thường xuyên từ -30 °C đến +90 °C, ngắn hạn tới +110 °C, gần như không hút ẩm và không bị trương nở trong môi trường ẩm. Đây là vật liệu kinh tế, ổn định kích thước và phù hợp cho nhiều ứng dụng tiêu chuẩn trong cơ khí, thủy lực và lắp đặt tĩnh.

PP-BK là phiên bản polypropylene màu đen. Về bản chất, vật liệu này vẫn giữ các tính năng chính của PP nhưng được tăng khả năng kháng tia UV, nên phù hợp hơn cho các hệ thống đặt ngoài trời hoặc ở vị trí thường xuyên tiếp xúc ánh sáng mặt trời.

PA (polyamide) phù hợp hơn khi yêu cầu về độ bền cơ học và khả năng chịu nhiệt cao hơn. Kẹp ống PA có dải nhiệt làm việc thường xuyên từ -40 °C đến +120 °C, ngắn hạn tới +140 °C, đồng thời kháng UV và thời tiết tốt. So với PP, PA bền hơn khi tiếp xúc lâu dài với dầu khoáng trong thủy lực, nhưng lại nhạy hơn với nước do có khả năng hút ẩm.

Nói ngắn gọn, PP phù hợp cho phần lớn ứng dụng tiêu chuẩn trong nhà; PP-BK hợp với môi trường có UV; còn PA nên ưu tiên khi hệ thống có nhiệt độ cao hơn, tải cơ học lớn hơn hoặc lắp ngoài trời trong điều kiện khắc nghiệt.

Cách chọn kẹp ống thủy lực chồng bằng nhựa DIN 3015 đúng kỹ thuật

Trước hết, hãy chọn theo đường kính ngoài thực tế của ống. Các hãng  công bố Standard Series dùng cho đường kính ngoài tới 102 mm, Heavy Series tới 406–450 mm tùy dòng công bố, còn Twin Series tới 42 mm. Vì vậy, khi chọn kẹp, cần đối chiếu đúng O.D của ống thay vì chọn theo cảm tính hoặc chỉ dựa vào tên gọi đường ống.

Tiếp theo là chọn series phù hợp với tải cơ học. Standard Series phù hợp cho các ứng dụng phổ thông; Heavy Series phù hợp hơn với các vị trí chịu tải từ trung bình đến nặng, rung động nhiều hoặc điều kiện làm việc khắt khe hơn.

Yếu tố thứ ba là kiểu lòng kẹp. Theo tìm kiếm, loại ribbed/profied phù hợp cho ống cứng có độ ép ban đầu; loại smooth thích hợp cho hose và cable không cần ép trước; còn loại có elastomer inserts phù hợp khi cần cố định êm hơn, tăng khả năng giảm rung và hạn chế tác động lên bề mặt ống.

Cuối cùng là xác định kiểu lắp đặt và số tầng chồng. Với hệ thống gọn, nhiều tuyến ống hoặc không gian hẹp, cấu hình lắp nhiều tầng bằng bu lông chồng là phương án rất hiệu quả.

Ứng dụng thực tế

Nghiên cứu cho biết kẹp DIN 3015 được sử dụng rộng rãi trong mobile hydraulics, stationary hydraulics, mechanical engineering và industrial pipework construction. Điều đó có nghĩa là dòng kẹp này không chỉ dành cho các bộ nguồn thủy lực nhỏ mà còn phù hợp cho máy công nghiệp, skid đường ống, hệ thống dầu bôi trơn, cụm thủy lực trung tâm và nhiều dạng lắp đặt cơ điện khác.

Trong thực tế triển khai, kẹp ống chồng bằng nhựa đặc biệt hữu ích khi doanh nghiệp cần đi nhiều tuyến ống trong không gian hẹp, muốn bố trí gọn, dễ bảo trì và vẫn đảm bảo độ ổn định cho tuyến ống trong quá trình vận hành.

Kết luận

Kẹp ống thủy lực chồng bằng nhựa DIN 3015 là giải pháp rất phù hợp khi cần cố định ống chắc chắn, giảm rung, giảm ồn và tối ưu không gian lắp đặt bằng cấu hình nhiều tầng. Muốn chọn đúng, doanh nghiệp nên xác định rõ đường kính ngoài của ống, tải cơ học, số tầng cần lắp, môi trường làm việc và chọn vật liệu thân kẹp phù hợp giữa PP, PP-BK và PA
